產品概述：

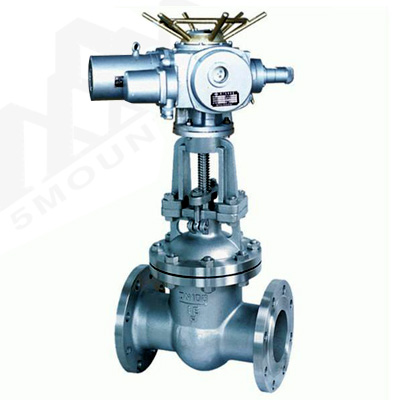

Z941H/W電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。上海五岳品牌電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
產品特點：
1、閘閥是常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。
2、楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
3、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康摹１阌诎惭b，適用于介質的流動方向可能改變的管路中。
主要設計規范：
設計與制造 |
GB/T12234 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
|
主要零件材料：
閥體、閥蓋 |
閥板 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度(≤℃) |
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
ZGlCr5MO |
ZGlCr5M0+ Stellite12 |
1Crl8Ni9+ Stellite6 |
25Cr2M01VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
ZGlCrl8Ni9Ti |
Crl了Ni2 |
1Crl8Ni9+ Stellite6 |
1Crl8Ni9Ti |
PTFE |
硝酸類、堿類 |
200 |
ZG00Crl7Nil4M02 |
316L+ Stellite12 |
316L+Stel1ite6 |
316L |
PTFE |
尿素、甲銨液、磷酸 |
200 |
產品外形結構圖及安裝尺寸：
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
標準值 |
參考值 |
電裝型號 |
||||||||||
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
質量 |
|||
1.6 |
50 |
250 |
160 |
125 |
100 |
/ |
16 |
3 |
/ |
4-φ18 |
590 |
678 |
90 |
DZWl0A |
65 |
265 |
180 |
145 |
120 |
/ |
18 |
3 |
/ |
4-φ18 |
590 |
693 |
96 |
DZWl5A |
|
80 |
280 |
195 |
160 |
135 |
/ |
20 |
3 |
/ |
8-φ18 |
590 |
755 |
108 |
DZW20A |
|
100 |
300 |
215 |
180 |
155 |
/ |
20 |
3 |
/ |
8-φ18 |
590 |
820 |
126 |
DZW20A |
|
150 |
350 |
280 |
240 |
210 |
/ |
24 |
3 |
/ |
8-φ23 |
590 |
994 |
199 |
DZW20A |
|
200 |
400 |
335 |
295 |
265 |
/ |
26 |
3 |
/ |
12-φ23 |
590 |
1138 |
254 |
DZW30A |
|
250 |
450 |
405 |
355 |
320 |
/ |
30 |
3 |
/ |
12-φ25 |
810 |
1409 |
310 |
DZW45A |
|
300 |
500 |
460 |
410 |
375 |
/ |
30 |
4 |
/ |
12-φ25 |
810 |
1588 |
391 |
DZW60 |
|
350 |
550 |
520 |
470 |
435 |
/ |
34 |
4 |
/ |
16-φ25 |
830 |
1755 |
729 |
DZW90 |
|
400 |
600 |
580 |
525 |
485 |
/ |
36 |
4 |
/ |
16-φ30 |
830 |
1902 |
992 |
DZWl20 |
|
450 |
650 |
640 |
585 |
545 |
/ |
40 |
4 |
/ |
20-φ30 |
870 |
214l |
1168 |
DZWl80 |
|
500 |
700 |
705 |
650 |
608 |
/ |
44 |
4 |
/ |
20-φ34 |
870 |
2276 |
1222 |
DZW250 |
|
600 |
800 |
840 |
770 |
718 |
/ |
48 |
5 |
/ |
20-φ41 |
870 |
2474 |
1376 |
DZW250 |
|
2.5 |
50 |
250 |
160 |
125 |
100 |
/ |
20 |
3 |
/ |
4-φ18 |
590 |
678 |
95 |
DZWl0A |
65 |
265 |
180 |
145 |
120 |
/ |
22 |
3 |
/ |
4-φ18 |
590 |
693 |
99 |
DZWl5A |
|
80 |
280 |
195 |
160 |
135 |
/ |
22 |
3 |
/ |
8-φ18 |
590 |
755 |
113 |
DZW20A |
|
100 |
300 |
230 |
190 |
160 |
/ |
24 |
3 |
/ |
8-φ23 |
590 |
820 |
132 |
DZW20A |
|
150 |
350 |
300 |
250 |
218 |
/ |
30 |
3 |
/ |
8-φ25 |
590 |
934 |
206 |
DZW30A |
|
200 |
400 |
360 |
310 |
278 |
/ |
34 |
3 |
/ |
12-φ25 |
590 |
1138 |
257 |
DZW30A |
|
250 |
450 |
425 |
370 |
332 |
/ |
36 |
3 |
/ |
12-φ30 |
810 |
1409 |
317 |
DZW45A |
|
300 |
500 |
485 |
430 |
390 |
/ |
40 |
4 |
/ |
16-φ30 |
810 |
1588 |
412 |
DZW60A |
|
350 |
550 |
550 |
490 |
448 |
/ |
44 |
4 |
/ |
16-φ34 |
830 |
1750 |
750 |
DZW90 |
|
400 |
600 |
610 |
550 |
505 |
/ |
48 |
4 |
/ |
16-φ34 |
830 |
1902 |
1042 |
DZWl20 |
|
450 |
650 |
660 |
600 |
555 |
/ |
50 |
4 |
/ |
20-φ34 |
870 |
2141 |
1275 |
DZWl20 |
|
500 |
700 |
730 |
660 |
610 |
/ |
52 |
4 |
/ |
20-φ41 |
870 |
2276 |
1420 |
DZWl80 |
|
600 |
800 |
840 |
770 |
718 |
/ |
56 |
5 |
/ |
20-φ41 |
870 |
2474 |
1522 |
DZW250 |
|
4．0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
69l |
95 |
DZWl0A |
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
711 |
102 |
DZWl5A |
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
590 |
775 |
115 |
DZW20A |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
590 |
871 |
163 |
DZW20A |
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
590 |
1028 |
219 |
DZW30A |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
590 |
1325 |
373 |
DZW45A |
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4．5 |
12-φ34 |
810 |
1400 |
480 |
DZW60A |
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4．5 |
16-φ34 |
830 |
1653 |
686 |
DZW90 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16-φ41 |
870 |
179l |
1021 |
DZWl20 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
870 |
2092 |
1450 |
DZWl80 |
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
1170 |
2465 |
2150 |
DZW250 |
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
590 |
790 |
102 |
DZWl5A |
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
590 |
840 |
106 |
DZW20A |
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
590 |
890 |
123 |
DZW20A |
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ23 |
590 |
1020 |
154 |
DZW30A |
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ25 |
590 |
1290 |
317 |
DZW30A |
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ30 |
590 |
1475 |
437 |
DZW45A |
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4．5 |
12-φ34 |
810 |
1500 |
606 |
DZW60A |
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4．5 |
16-φ34 |
830 |
1820 |
732 |
DZW90 |
|
