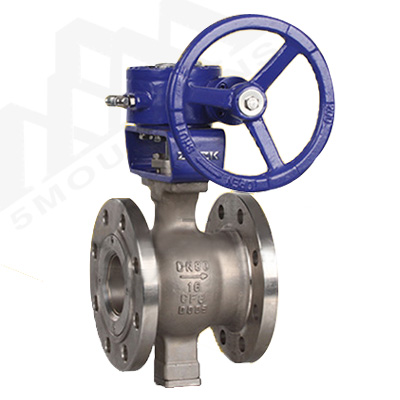

VQ347Y蝸輪法蘭式V型球閥

所屬類別：球閥系列

產品名稱：VQ347Y蝸輪法蘭式V型球閥

產品標簽：VQ347F-16C渦輪法蘭V型球閥,手動V型球閥,法蘭式蝸輪V型調節球閥

更新時間：2021/2/15 11:56:35

訪問統計：

產品概述

VQ347Y蝸輪法蘭式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：

（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

（1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性；

（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（4）當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

主要性能規范

VQ347Y蝸輪法蘭式V型球閥主要性能規范
公稱壓力 PN(MPa)	試驗壓力		適用介質	適用溫度
公稱壓力 PN(MPa)	殼體試驗	密封試驗	適用介質	適用溫度
1.6	2.4	1.76	水、油、氣及高粘度、含纖維、固體顆粒等介質	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB20592-97 AMSI B16.5
應用規范	檢驗和試驗	JB/T 9092-99 、API 598

主要零件材料

主要外形連接尺寸
