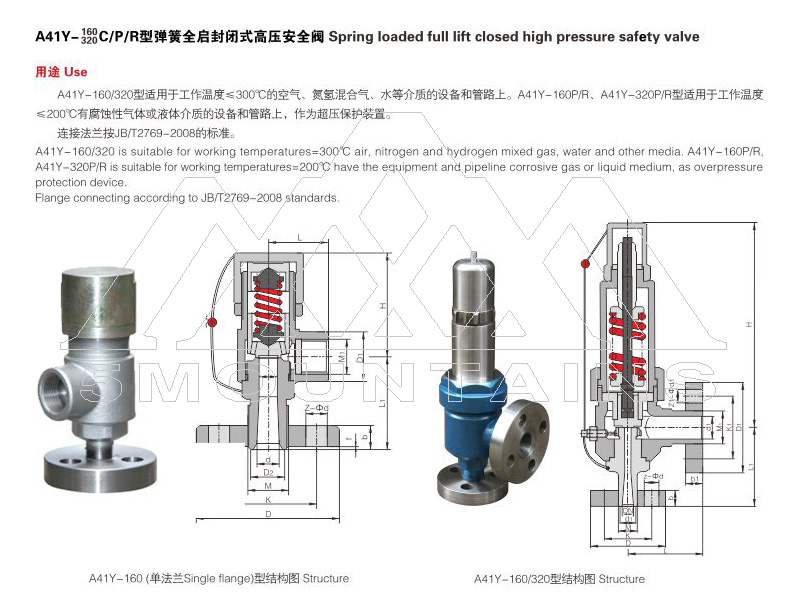

彈簧微啟封閉式高壓安全閥(A41H、A22H)簡介
A41Y-160/320型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃的空氣、氮?dú)浠旌蠚狻⑺冉橘|(zhì)的設備和管路上。A41Y-160P/R、A41Y-320P/R型彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。
彈簧微啟封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。
A41H/Y彈簧微啟單法蘭高壓安全閥 主要零部件材料
| NO. | Name of part | A41Y-160 A41Y-320Materials | A41Y-160P A41Y-320PMaterials | A41Y-160R A41Y-320R Materials | |||||||||||||||||
| 1 | Flange | 35/35CrMoA | 2Cr13 | 1Cr18Ni9Ti | |||||||||||||||||
| 2 | Nozzle | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||||||||||||||||
| 3 | Body | 35/40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||||||||||||||||
| 4 | Disc | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||||||||||||||||
| 5 | Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||||||||||||||||
| 6 | Spring | 50CrVA | 50CrVACoated Teflon | 50CrVACoated Teflon | |||||||||||||||||
| 7 | Stem | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |||||||||||||||||
| 8 | Bonnet | ZG230-450 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||||||||||||||
| 9 | Adjusting bolt | 45 | 2Cr13 | 2Cr13 | |||||||||||||||||
| 10 | Cap | ZG200-400 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||||||||||||||
主要連接尺寸
| Type | (DN) | do | d | M | D | K | Z- d | b | d1 | M1 | D1 | k1 | Z1- d1 | b1 | L | L1 | H | ||||
| A41Y-160( | 15 | 8 | 20 | M24 2 | 95 | 60 | 3-18 | 20 | / | M33 2 | 36 | / | / | / | 50 | 80 | 85 | ||||
| 20 | 10 | 25 | M27 2 | 95 | 60 | 3-18 | 20 | / | M33 2 | 48 | / | / | / | 50 | 80 | 85 | |||||
| 25 | 12 | 28 | M33 2 | 105 | 68 | 3-18 | 20 | / | M33 2 | 48 | / | / | / | 50 | 80 | 85 | |||||
| A41Y-160 | 10 | 8 | 18 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | ||||
| 15 | 8 | 20 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |||||
| 20 | 10 | 27 | M33 2 | 105 | 68 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |||||
| 25 | 12 | 28 | M33 2 | 105 | 68 | 3-18 | 20 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |||||
| 32 | 12.14.16 | 37 | M42 2 | 115 | 80 | 4-18 | 22 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |||||
| 40 | 20 | 47 | M52 2 | 165 | 115 | 6-26 | 28 | 65 | M80 3 | 200 | 145 | 6-29 | 40 | 165 | 165 | 350 | |||||
| 50 | 25 | 58 | M64 3 | 165 | 115 | 6-26 | 32 | 80 | M100 3 | 225 | 170 | 6-33 | 80 | 165 | 165 | 380 | |||||
| A41Y-320 | 10 | 8 | 18 | M24 2 | 95 | 60 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | ||||
| 15 | 8 | 27 | M33 2 | 105 | 68 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |||||
| 20 | 10 | 30 | M36 2 | 110 | 75 | 3-18 | 20 | 29 | M42 2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |||||
| 25 | 12 | 35 | M42 2 | 115 | 80 | 4-18 | 22 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |||||
| 32 | 12.14.16 | 41 | M48 2 | 135 | 95 | 4-22 | 25 | 50 | M64 3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |||||
| 40 | 20 | 58 | M64 3 | 165 | 115 | 6-26 | 32 | 65 | M80 3 | 200 | 145 | 6-29 | 40 | 165 | 115 | 350 | |||||
| 50 | 25 | 70 | M80 3 | 200 | 145 | 6-29 | 40 | 80 | M100 3 | 225 | 170 | 6-33 | 50 | 165 | 165 | 380 | |||||
