A40Y帶散熱器彈簧全啟封閉式安全閥

所屬類別：安全閥系列

產品名稱：A40Y帶散熱器彈簧全啟封閉式安全閥

產品標簽：A40Y-C彈簧全啟式安全閥,A40Y-I彈簧全啟式安全閥,A40Y-P彈簧全啟式安全閥

更新時間：2021/2/17 20:51:18

訪問統計：

帶散熱器彈簧全啟式安全閥(A40Y)

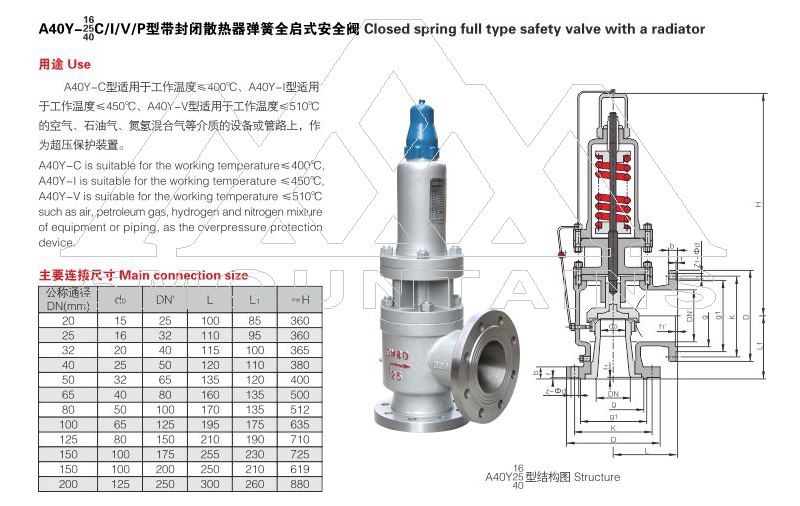

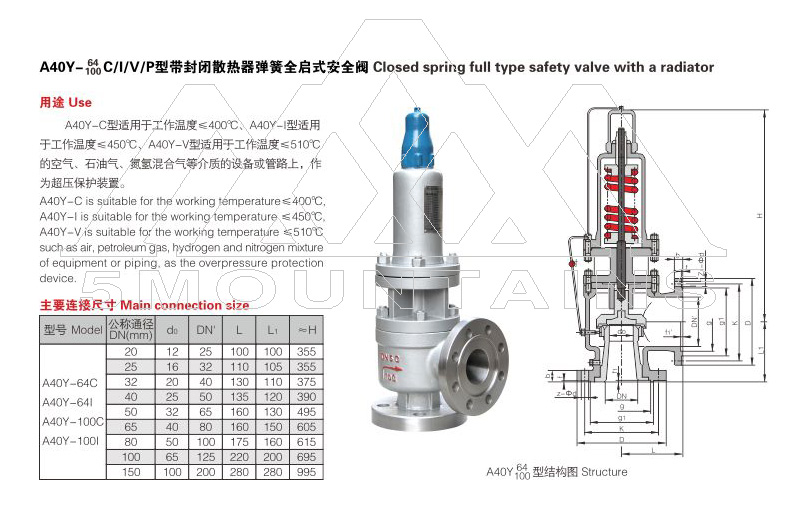

A40Y-C帶散熱器彈簧全啟式安全閥適用于工作溫度≤400℃、A40Y-I≤450℃的空氣、水、氮?dú)浠旌蠚獾冉橘|(zhì)的設備或管路上，A40Y-P適用于工作溫度≤300℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。

A40Y-16C/25/40 A40Y-64/100 A40Y-16/25/40P A40Y-64P/100P A40Y-16/25/40I A40Y-64/100I

A40Y帶散熱器彈簧全啟式安全閥

主要零部件材料 Materials for main parts

NO.	Name of part	A40Y-C Materials	A40Y-P Materials	A40Y-I Materials
1	Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr5Mo
2	Nozzle	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
3	Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	Disc	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
5	Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	Radiator	ZG230-450	ZG230-450	ZG230-450
7	Bonnet	ZG230-450	ZG230-450	ZG230-450
8	Spring	50CrVA	50CrVA Coated Teflon	50CrVA Coated Teflon
9	Stem	2Cr13	1Cr18Ni9Ti	2Cr13
10	Adjusting bolt	45	1Cr18Ni9Ti	2Cr13
11	Cap	ZG200-400	ZG200-400	ZG200-400

外形尺寸和連接尺寸 Dimensions (mm)
Type	(DN)	do	D	K	g	g1	b	f	f1	Z- d	DN'	D1	k1	g3	g2	b1	f'	f1'	Z1- d1	L	L1	H
A40Y-16C A40Y-16P A40Y-16I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1,035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1,193
A40Y-25 A40Y-25P A40Y-25I	20	15	105	75		55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	235	190		160	24	3	5	8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220		188	28	3	5	8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250		218	30	3	5	8-26	175	310	270		240	26	3		8-23	255	230	1,035
A40Y-40 A40Y-40P A40Y-40I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	40	205	160	110	130	28	3	4.0	8-23	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	50	215	170	121	140	30	3	4.0	8-23	100	235	190	150	160	24	3	5	8-23	175	160	603
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	5	8-25	195	195	813
	150	100	345	280	176	240	38	3	4.5	8-34	200	375	320	260	282	38	3	5	12-30	280	265	1,064
A40Y-100 A40Y-100P A40Y-100I	20	10	125	90	204	68	22	2	4.0	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	51	78	24	2	4.0	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	58	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	66	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	195	145	76	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	40	220	170	88	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	50	230	180	110	148	34	3	4	8-26	100	235	190	150	160	24	3	4	8-23	175	160	603
	100	65	265	210	121	172	38	3	5	8-30	125	270	220	176	188	28	3	5	8-25	195	195	813
	150	100	355	290	150	250	46	3	5	12-34	200	375	320	260	282	38	3	5	12-30	280	265	1,064
