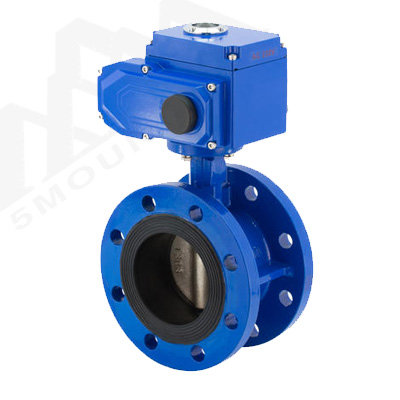

D943X電動法蘭軟密封蝶閥用途及特點
D943X電動法蘭軟密封蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。
電動法蘭蝶閥D943X主要特點:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
電動法蘭蝶閥D943X主要結束參數
公稱通經DN(mm) |
50～2000 |
50～1600 |
||
公稱藥理PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
|||
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
泄漏率 |
符合GB/T13927-92標準 |
|||
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
電動法蘭蝶閥D943X主要零部件材料
零件名稱 |
材料 |
閥體 |
WCB、QT450-10、HT200、HT250 |
蝶板 |
WCB、QT450-10、HT200、HT250 |
閥軸 |
2Cr13 |
密封圈FBEX(D942X)-6/10/16電動軟密封蝶閥 |
丁腈耐油橡膠 |
填料 |
柔性石墨 |
電動法蘭蝶閥D943X采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
電動法蘭軟密封蝶閥D943X執行機構
1.電源：電機為三相交流，380V(特殊訂貨660V、440V或220V)，50Hz(特殊訂貨60Hz);控制線電壓220V/50Hz(特殊訂貨60Hz);遠程控制電壓24VDC。
2.環境溫度：-20—+60℃(特殊訂貨-60—+80℃)
3.相對溫度：≤90%(25℃時)
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所;防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。(詳見GB3836.1)
5.防護等級：戶外型和防爆型為IP55(可訂制IP67)。
6.工作制：為短時10分鐘(可訂制30分鐘)。
也可選用3810系列或DKJ系列電子式角行程執行機構.亦可選用PSQ系列或KOX系列。≥DN200口徑閥門一般采用380VAC電動執行器
