ZZYP型自力式壓力調節閥（蒸汽減壓閥）無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。自力式壓力調節閥具有測量、執行、控制的綜合功能。可在無氣、無電的場所。
產品特點：
1、自力式壓力調節閥（蒸汽減壓閥）無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
5、橡膠膜片式檢測，執行機構測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要零件材料：
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：乙炳、氟、耐油橡膠
連接標準
法蘭標準：按GB9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶的標準制造。如：ANSI、JIS、DIN等。
主要型號
| 單座壓閉型 | ZZYP-16～64B | 單座壓閉型 | ZZYP-16～64K |
| 雙座壓閉型 | ZZYN-16～64B | 雙座壓閉型 | ZZYN-16～64K |
| 套筒壓閉型 | ZZYM-16～64B | 套筒壓閉型 | ZZYM-16～64K |
注：
1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
主要技術參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
| 額定流量系數Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
| 允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
| 公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||||
| 固有流量特性 | 快開 | |||||||||||||
| 保證調壓閥正常工作 的zui小壓差P（MPa） | 0.05 | |||||||||||||
| 壓力分段范圍 （KPa） | 15～50 40～80 60～100 80～140 120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000 | |||||||||||||
| 工作溫度℃ | 液體≤140;氣體≤80；配冷凝器和散熱片≤350 | |||||||||||||
| 適合介質 | 氣體、蒸汽、低粘度液體 | |||||||||||||
| 法蘭尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） | |||||||||||||
| 結構長度 | 按GB12221-89標準 | |||||||||||||
| 可配附件 | 冷凝器（用于介質為蒸汽的場合）、散熱片等。 | |||||||||||||
| 執行機構信號接口 | 內螺紋M16×1.5 | |||||||||||||
注：壓力分段范圍可根據用戶要求進行設計。
【ZZYP自力式減壓閥】主要性能指標注
| 控制精度％ | ±8 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許泄 漏量 | 硬密封（L/H） | 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量 | ||||||||||
| 軟密封（ml/min） | DN（mm） | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||

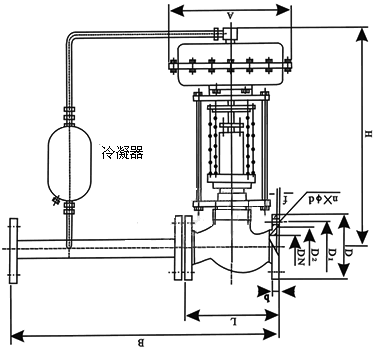

外形尺寸及重量
ZZYP自力式減壓閥】壓力調整步驟
按照以下步驟慢慢轉動調節螺絲，即可完成設定。不當?shù)恼{(diào)整操作可能形成水擊或砰砰作響聲等，可能對減壓閥或其他設備造成損壞。
（1）關閉減壓閥前后截?cái)嚅y，在保證安全閥不起跳的情況下，開啟旁路管線截?cái)嚅y并保持足夠的時間，以完成利用流通介質對管道中的異物或銹層的吹掃去除。吹掃完成后，關閉旁路管線截?cái)嚅y。
（2）緩慢打開安裝在減壓閥前的截?cái)嚅y，并調整減壓閥后截?cái)嚅y的開啟度，保持管道有小流量通過。
（3）松鎖緊螺母，緩慢轉動調整螺絲，并觀察閥后的壓力表，直到要求的設定植為止（順時針轉動壓力上升，逆時針轉動壓力下降）。對于帶手柄的型號，由于正常狀態下，手柄處于自鎖位置，因此調整壓力時，應首先按下手柄，松開自鎖，再緩慢轉動調整螺絲，并觀察閥后zui近的壓力表，直到要求的設定植為止（順時針轉動手柄時，閥后壓力上升；逆時針轉動手柄時，閥后壓力下降。）。
（4）緩慢打開減壓閥后截?cái)嚅y，并按照步驟
（3）進一步調整閥后壓力，直到要求的設定植為止。
（5）完成調整后，擰緊鎖緊螺母。對于帶手柄的型號，拉出手柄，利用內部裝置鎖緊；如果手柄沒有鎖緊，左右轉動手柄，即可完成自鎖動作。

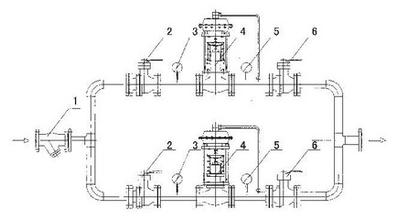

減壓閥安裝配置參考示例：
